Pengontrol Bias Modulator DP-IQ Ultra Kompak Pengontrol Bias Otomatis
Fitur
•Bebarengan nyedhiyakake enem voltase bias otomatis kanggo modulator IQ Polarisasi Ganda
•Format modulasi ora gumantung:
SSB, QPSK, QAM, OFDM wis diverifikasi.
•Colok lan Gunakake:
Ora perlu kalibrasi manual Kabeh otomatis
•Lengen I, Q: kontrol ing mode Puncak lan Null Rasio kepunahan dhuwur: 50dB maks1
•P arm: kontrol ing mode Q+ lan Q- Akurasi: ± 2◦
•Profil cendhek: 40mm(L) × 29mm(D) × 8mm(T)
•Stabilitas dhuwur: implementasi digital kanthi lengkap Gampang digunakake:
•Operasi manual nganggo jumper mini 2
Operasi OEM sing fleksibel liwat UART / IO
•Rong mode kanggo nyedhiyakake voltase bias: a. Kontrol Bias Otomatis b. Voltase bias sing ditemtokake pangguna
Aplikasi
•LiNbO3 lan modulator DP-IQ liyané
•Transmisi sing Koheren
1Rasio kepunahan paling dhuwur gumantung lan ora bisa ngluwihi 1 rasio kepunahan maksimum modulator sistem.
2Operasi UART mung kasedhiya ing sawetara versi kontroler.
Kinerja

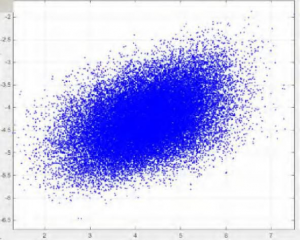

Gambar 1. Rasi lintang (tanpa kontroler)
Gambar 2. Konstelasi QPSK (karo kontroler)

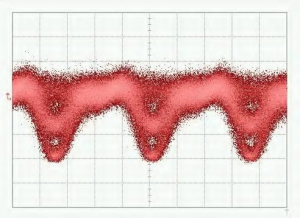

Gambar 3. Pola QPSK-Mripat
Gambar 5. Pola Konstelasi 16-QAM
Gambar 4. Spektrum QPSK
Gambar 6. Spektrum CS-SSB
Spesifikasi
| Parameter | Min | Tipikal | Maks. | Unit |
| Kinerja Kontrol | ||||
| Lengen I, Q dikontrol ingNull (Minimal)or Puncak (Maksimum)titik | ||||
| Rasio kepunahan | MER1 | 50 | dB | |
| Lengan P dikontrol ingQ+ (segiempat tengen)or Q-(segiempat kiwa)titik | ||||
| Akurasi ing Quad | −2 | +2 | gelar2 | |
| Wektu stabilisasi | 45 | 50 | 55 | s |
| Listrik | ||||
| Tegangan daya positif | +14.5 | +15 | +15.5 | V |
| Arus daya positif | 20 | 30 | mA | |
| Tegangan daya negatif | -15.5 | -15 | -14.5 | V |
| Arus daya negatif | 8 | 15 | mA | |
| Rentang voltase output YI/YQ/XI/XQ | -14.5 | +14.5 | V | |
| Rentang voltase output YP/XP | -13 | +13 | V | |
| Amplitudo diter | 1%Vπ | V | ||
| Optik | ||||
| Daya optik input3 | -30 | -8 | dBm | |
| Dawane gelombang input | 1100 | 1650 | nm | |
1 MER nuduhake Rasio Kepunahan Modulator intrinsik. Rasio kepunahan sing digayuh biasane rasio kepunahan modulator sing ditemtokake ing lembar data modulator.
2AyoVπ nandhani voltase bias ing 180◦ lanVP nandhani tegangan bias sing paling optimal ing titik Quad.
3Elinga yen daya optik input ora nuduhake daya optik ing titik bias sing dipilih. Iki minangka daya optik maksimum sing bisa diekspor modulator menyang controller nalika voltase bias kisaran saka−Vπ kanggo +Vπ .
Antarmuka Panganggo
Gambar 5. Perakitan
| Grup | Operasi | Panjelasan |
| Ngaso | Lebokake jumper lan tarik metu sawise 1 detik | Reset kontroler |
| Kekuwatan | Sumber daya kanggo pengontrol bias | V- nyambungake elektroda negatif saka catu daya |
| V+ nyambungake elektroda positif saka catu daya | ||
| Port tengah nyambung karo elektroda ground | ||
| UART | Ngoperasikake kontroler liwat UART | 3.3: Tegangan referensi 3.3V |
| GND: Lemah | ||
| RX: Panampa saka kontroler | ||
| TX: Transmisi kontroler | ||
| LED | Terus-terusan | Kerja ing kahanan stabil |
| Nyala-mati utawa mati-nyala saben 0,2 detik | Ngolah data lan nggoleki titik kontrol | |
| Nyala-mati utawa mati-nyala saben 1 detik | Daya optik input kekirangan banget | |
| Nyala-mati utawa mati-nyala saben 3 detik | Daya optik input kuwat banget | |
| Kutub1 | XPLRI: Lebokake utawa tarik metu jumper | tanpa jumper: Mode null; nganggo jumper: Mode puncak |
| XPLRQ: Lebokake utawa tarik metu jumper | tanpa jumper: Mode null; nganggo jumper: Mode puncak | |
| XPLRP: Lebokake utawa tarik metu jumper | tanpa jumper: mode Q+; nganggo jumper: mode Q- | |
| YPLRI: Lebokake utawa tarik metu jumper | tanpa jumper: Mode null; nganggo jumper: Mode puncak | |
| YPLRQ: Lebokake utawa tarik metu jumper | tanpa jumper: Mode null; nganggo jumper: Mode puncak | |
| YPLRP: Lebokake utawa tarik metu jumper | tanpa jumper: mode Q+; nganggo jumper: mode Q- | |
| Tegangan Bias | YQp, YQn: Bias kanggo polarisasi Y lengen Q | YQp: Sisi positif; YQn: Sisi negatif utawa lemah |
| YIp, YIn: Bias kanggo polarisasi Y lengen I | YIp: Sisih positif; YIn: Sisih negatif utawa lemah | |
| XQp, XQn: Bias kanggo polarisasi X lengen Q | XQp: Sisi positif; XQn: Sisi negatif utawa lemah | |
| XIp, XIn: Bias kanggo polarisasi X lengen I | XIp: Sisi positif; XIn: Sisi negatif utawa lemah | |
| YPp, YPn: Bias kanggo polarisasi Y P arm | YPp: Sisi positif; YPn: Sisi negatif utawa lemah | |
| XPp, XPn: Bias kanggo polarisasi X P arm | XPp: Sisih positif; XPn: Sisih negatif utawa lemah |
1 Polar gumantung marang sinyal RF sistem. Nalika ora ana sinyal RF ing sistem, polar kudune positif. Nalika sinyal RF duwe amplitudo luwih gedhe tinimbang level tartamtu, polar bakal owah saka positif dadi negatif. Ing wektu iki, titik Nol lan titik Puncak bakal silih ganti. Titik Q+ lan titik Q- uga bakal silih ganti. Saklar polar ngidini pangguna ngganti
polar langsung tanpa ngganti titik operasi.
| Grup | Operasi | Panjelasan |
| PD1 | NC: Ora Tersambung | |
| YA: Fotodioda polarisasi-Y Anoda | YA lan YC: Umpan balik arus foto polarisasi Y | |
| YC: Fotodioda polarisasi-Y Katoda | ||
| GND: Lemah | ||
| XC: Fotodioda polarisasi-X Katoda | XA lan XC: Umpan balik arus foto polarisasi X | |
| XA: Fotodioda polarisasi-X Anoda |
1 Mung siji pilihan sing kudu dipilih antarane nggunakake fotodioda kontroler utawa nggunakake fotodioda modulator. Disaranake nggunakake fotodioda kontroler kanggo eksperimen Lab amarga rong alesan. Kapisan, fotodioda kontroler wis njamin kualitas. Kapindho, luwih gampang nyetel intensitas cahya input. Yen nggunakake fotodioda internal modulator, priksa manawa arus output fotodioda proporsional banget karo daya input.
